「知識點」礦用開關柜組成及分類

點擊次數:   更新時間:21/09/15 15:11:09     來源:www.3344sosc.cn關閉分    享:
  礦用開關柜是指按一定的線路方案將一次設備、二次設備組裝而成的,用來對線路、設備實施控制、保護的成套配電裝置,分固定式和手車式,而按進出線電壓等級又可以分高壓(固定式和手車式)和低壓礦用開關柜(固定式和抽屜式)。開關柜的結構大體類似,主要分為母線室、斷路器室、二次控制室(儀表室)、饋線室,各室之間一般有鋼板隔離。
  礦用開關柜的內部元器件包括:母線(匯流排)、斷路器、常規繼電器、綜合繼電保護裝置、計量?jī)x表、隔離刀、指示燈、接地刀等。從應用角度劃分:
  (1)進線柜:又叫受電柜,是用來從電網上接受電能的設備(從進線到母線),一般安裝有斷路器、CT、PT、隔離刀等元器件。
  (2)出線柜:也叫饋電柜或配電柜,是用來分配礦用開關柜電能的設備(從母線到各個出線),一般也安裝有斷路器、CT、PT、隔離刀等元器件。
  (3)母線聯絡柜:也叫母線分?jǐn)喙?,是用來連接兩段母線的設備(從母線到母線),在單母線分段、雙母線系統中常常要用到母線聯絡,以滿足用戶選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。
  (4)PT柜:電壓互感器柜,一般是直接裝設到母線上,以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等。
  (5)隔離柜:用來隔離兩端母線用的或者是隔離受電設備與礦用開關柜用的,它可以給運行人員提供一個可見的端點,以方便維護和檢修作業。由于隔離柜不具有分?jǐn)?、接通?fù)荷電流的能力,所以在與其配合的斷路器閉合的情況下,不能夠推拉隔離柜的手車。在一般的應用中,都需要設置斷路器輔助接點與隔離手車的聯鎖, 防止運行人員的誤操作。
  (6)電容器柜:也叫補償柜,是用來作改善電網的功率因數用的,或者說作無功補償,主要的器件就是并聯在一起的成組的電容器組、投切控制回路和熔斷器等保護礦用開關柜。一般與進線柜并列安裝,可以一臺或多臺電容器柜并列運行。
  (7)計量柜:主要用來作計量電能用的(千瓦時),又有高壓、低壓之分,一般安裝有隔離開關、熔斷器、CT、PT、有功電度表(傳統儀表或數字電表)、無功電度表、繼電器、以及一些其他的輔助二次設備(如負荷監控儀等)。
  (8)GIS柜:又叫封閉式組合電器柜,它是將斷路器、隔離開關、接地開關、CT、PT、避雷器、母線等封閉組合在金屬殼體內,然后以絕緣性能和滅弧性能良好的氣體(一般用六氟化硫SF6)作為相間和對地的絕緣措施,適用于高電壓等級和高容量等級的電網中,用作受配電及控制。

  (9)斷路器:礦用開關柜正常工作情況下,斷路器處于合閘狀態(特殊應用除外),接通電路。當進行自動控制或保護控制操作時,斷路器可以在綜保裝置控制下進行電路的 分?jǐn)嗷蚪油ú僮鳌嗦菲鞑粌H可以通斷正常的負荷電流,而且能夠承受一定時間的短路電流(數倍甚至幾十倍的正常工作電流),并可以分?jǐn)喽搪冯娏?,切除故障線路和設備。所以說,斷路器的主要功能就是分?jǐn)嗪徒油娐?包括分?jǐn)嗪徒油ㄕk娏?、分?jǐn)喽搪冯娏?。

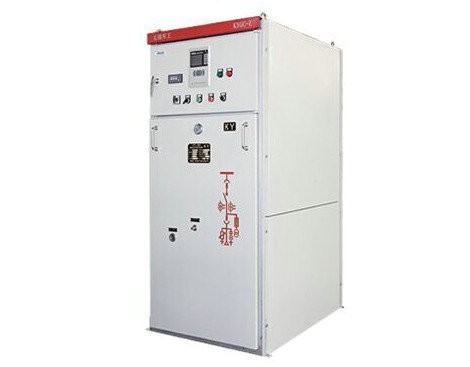

礦用開關柜

  今天關于礦用開關柜的內容小編就介紹到這里了,如果您還有什么其它的問題,歡迎您隨時來咨詢我們。
